防盗报警+液化气泄漏

预警和自动保护项目

一、系统概述

1.1、方案背景

随着国民经济的高速发展，人民生活水平逐步提高，加上环保政策的推行，柴火、煤炭等燃料慢慢被天然气、石油液化气取代，石油液化气使用率在慢慢提升的同时，人们对燃气使用的安全意识却没有随之提升，燃气中毒、火灾、爆炸事故屡见不鲜。2014年2月27日，南宁发生煤气中毒事件 一家三口不幸死亡；2015年5月28日早晨，保定市顺平县一村民不知道厨房内液化气已经发生泄漏，嘴上叼着一支烟进入厨房做早饭，谁想突然发生爆炸，使他和妻子严重烧伤；2015年12月7日，莒县一农户家发生煤气中毒事故 5人死亡最小者8个月；2015年12月25日圣诞节，武汉市江夏区石洞街的一户居民家里却突发意外，女主人在厨房做饭时液化气发生爆燃，不幸当场身亡；而就在刚刚过去的2016年7月18日，九江三里街一居民家中发生煤气中毒事故，一家三人身亡 最小仅7个月。

据不完全统计，2014年共发生燃气爆炸事故380余起，事故造成死亡134人，受伤690余人；2015年全国燃气爆炸事故350余起，共造成受伤712人，死亡127人，燃气泄漏是燃气爆炸事故的根源。

看着这些痛心的数据，我们每一个家庭和相关部门难道还不该马上重视起来？提高居民燃气安全使用意识，增强燃气泄漏预警和防范工作，是构建安全社会的重要环节。

1.2、现状分析

　　在日常生活中，有相当大一部分人没有把燃气安全当回事，因为相当长一段时间的“零事故发生”，让他们对燃气安全渐渐麻痹，认为媒体上报道的燃气爆炸事故离自己很遥远，进而不会产生安全使用燃气的念头，对预防和处理燃气泄漏，更是想都没有想过，埋下燃气泄漏安全隐患。而年轻人外出工作、家里只有老人和儿童的家庭，由于意识及身体原因，更是燃气泄漏和爆炸事故的发生的高危群体。

　　燃气爆炸事故频发，令人痛心的伤亡数据和巨大的财物损失警醒我们，加强全民燃气安全意识，完善燃气泄漏预警和自动保护系统，已经迫在眉睫，燃气泄漏报警系统项目亟待推行。

1.3、需求分析

1.3.1、燃气泄漏预警

     燃气中毒、爆炸、火灾，根源是因为燃气泄漏，燃气泄漏探测报警是本系统的重要环节，可靠的燃气浓度探测和预警是本系统运行中贯穿始终的工作项目。

1.3.2、燃气源自动关闭

     当燃气探测器探测到燃气浓度达到警戒值后，传输报警是发出求救的有效途径，然而自我保护也是不可或缺的需求，一旦燃气探测器探测到警情，立即发信号给机械手关闭煤气阀，有效切除危险源。

1.3.3、警情自动转发

     燃气泄漏报警后，第一时间通知相关部门，是减少伤亡、降低损失，相关部门有效采取应急措施的必要条件，报警后自动传输信息到相关部门，是本系统的目标所在。

1.4、设计依据

GB50028-2006   《城镇燃气体设计规范》

CJ3057-1996   《家用燃气泄漏报警器》

CJJ146-2011-T  《城镇燃气报警控制系统技术规程》

GB50016-2006   《建筑设计防火规范》

SY6503-2000    《可燃气体检测报警器使用规范》

GB15322-1-2016 《可燃气体探测器国家标准》

GB_50348-2014  《安全防范工程技术规范》

GAC308-2001    《安全防范系统验收规则》

GA/T 75-1994    《安全防范工程程序与要求》

二、系统概述

2.1、系统结构图

2.2、系统介绍

2.2.1、前端安装介绍

     采用报警控制器、烟雾探测器、可燃气体探测器，全无线传输无需任何接线，仅仅需要一个提供220V交流电即可，预先配置，即插即用。

     报警器配置的可燃气体探测器，可燃气体探测器通过控制线连接煤气控制盒。

     煤气控制盒采用86面板插座提供220V交流电供电，通过输出的电压控制煤气阀机械手。

2.2.2、前端工作流程

可燃气体探测器一旦探测到煤气浓度达到警戒值，传输关闭煤气阀信号让煤气控制盒输出开关电压给机械手，达到切断危险源的目的，同时，通过可燃气体探测器实时通过无线将报警信息传输到报警控制器，在通过网络传送至报警中心服务器；同时将警情信息推送用户的升级APP告知客户。

2.2.3、报警中心工作流程

     报警中心服务器接收到报警信息后，可实时将报警信息转发至燃气公司管理平台、用户手机APP，同时，将各种信息存储至数据库，以备数据查询。

2.2.4、燃气公司管理平台

     燃气公司是发生燃气泄漏事故中的当事方，在第一时间通过报警中心转发警情到燃气公司，是燃气公司协助报警、应急出勤的有效管理方式，直接提升燃气公司在用户心中的服务形象。

2.2.5、用户手机客户端

     手机是用户非常重要的通讯、生活方式，通过手机APP实现接收警情、操作报警器、紧急求救，是手机客户端提升增值服务的有效方法，同时，平台支持微信警情推送。

2.3、系统优势

2.3.1、安装简单

     所有设备可以预先设置，到用户现场后，即插即用，安装简单方便，施工进度快。

2.3.2、自动切断危险源

     在探测器探测到燃气浓度达到警戒值后，立即传输报警信息并控制机械手关闭煤气阀，有效在危险发生前切断危险源、预防事故扩大化。

2.3.4、警情转发及时

    可燃气体探测器通过NB-IOT无线网络传输报警信息，网络传输快，在报警触发后几乎实时传输至报警中心和用户APP平台，为事故预防处理赢得时间。

2.3.5、数据远程存储

    报警信息在报警中心通过SQL数据库自动存储，方便数据查询，让相关部门更准确地分析处理数据。

三、系统软硬件需求及部分产品参数

3.1、接警中心

3.1.1、接警软件

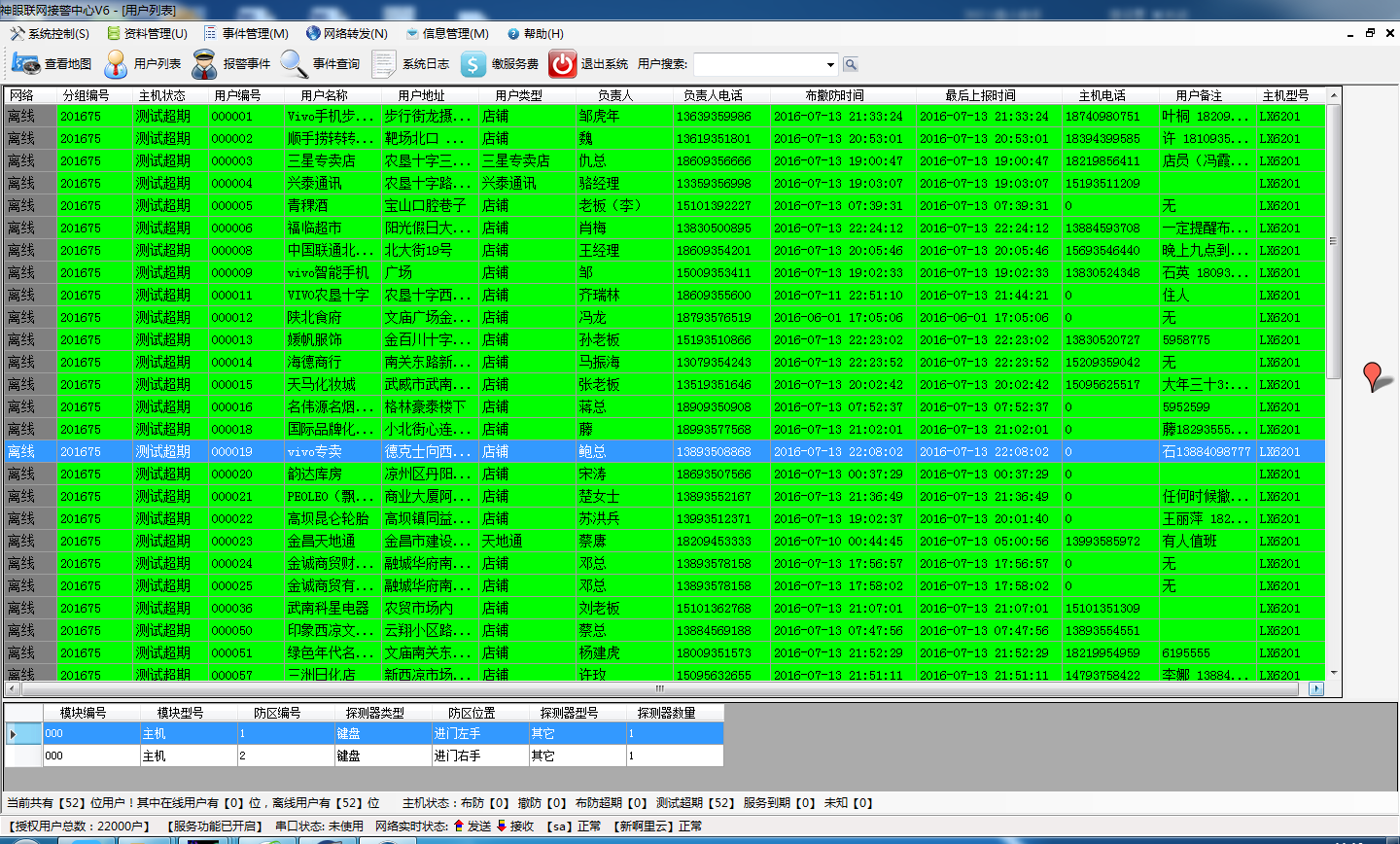

 采用神眼V6.3主中心接警平台，可以实现多级转发，方便管理，易操作性强。

     ◆ 采用SQL2008数据库系统，数据服务器单独存放数据，数据库容量大，安全性高。

     ◆ 软件平台自带CIS地图功能，操作简单，显示清晰明确，

     ◆ 支持多级的操作员设置，自由设定权限，方便管理，每个操作用户自行管理自己密码，责任落实到个人。

     ◆ 支持多级分中心的建立和权限管理，方便警情转发，实现不同单位信息实时共享。

    ◆ 中心与前端实时通讯，网络状态实时显示，用户列表和事件列表不同状态不同颜色标识，方便查阅。

     ◆ 软件短信发送、微信推送功能，搭配短信发送平台，可以实现警情信息短信发送；可以绑定自定义微信公众号，实现警情微信推送。短信发送和微信推送对象可以添加多个，方便相关管理人员第一时间接收到警情信息。

    ◆ 接到警情时自动调取用户信息弹出提示框和播放提示语音，根据设置实时转发至分中心，并同时弹出报警区域绑定的实时视频和预录视频。报警视频自动存储在中心，方便查阅。

3.1.2、数据库

  采用微软 SQL2008 数据库，数据存储安全，数据容量大，方便查阅。

3.1.3、接警服务器

  采用联想服务器主机，仅需要一台服务器即可满足数据库、服务器、接警平台的需求。

3.2、燃气公司管理平台

3.2.1、接警软件

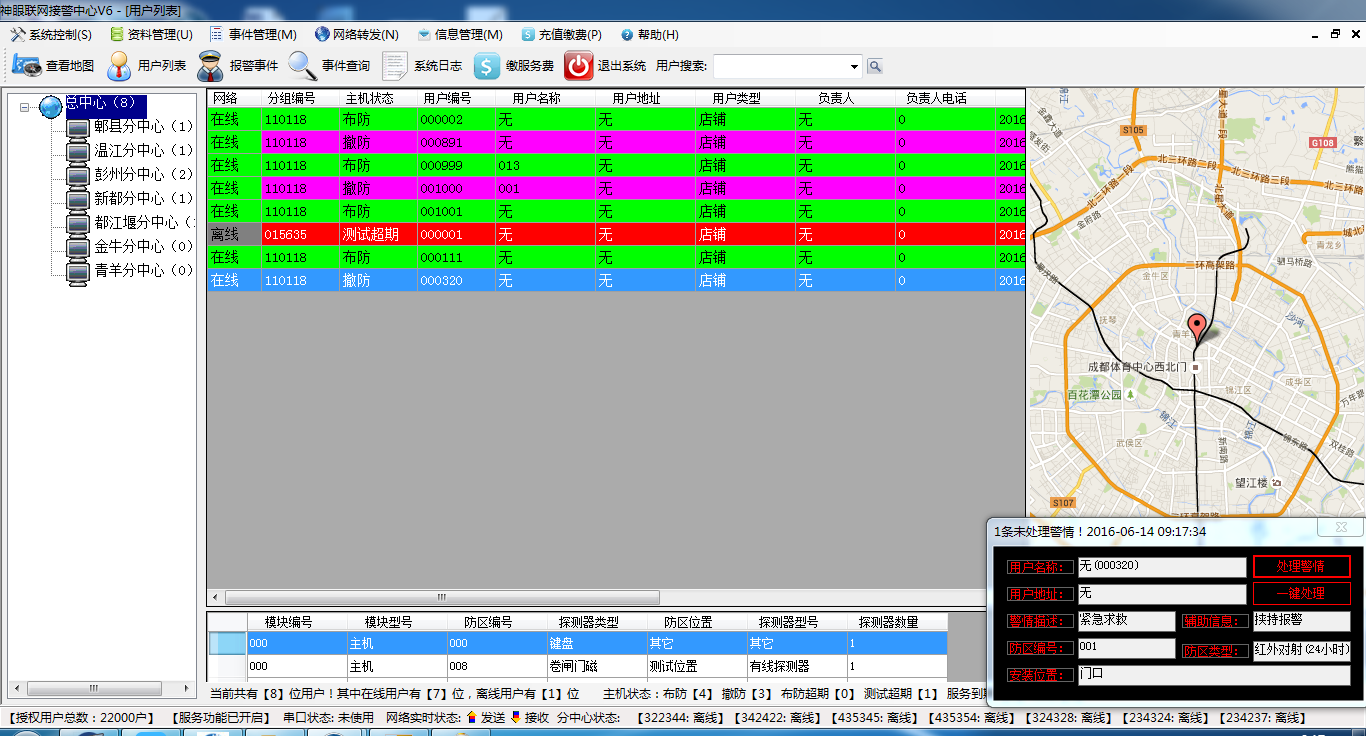

  采用神眼V6 3.0主中心接警平台，可以实现多级转发，方便管理，易操作性强

3.3.2、接警服务器

  采用联想服务器主机，由报警中心转发报警信息，网络共享报警中心数据库。

3.3、用户前端

3.3.1、报警控制器：

    LX6208S是一款专业联网报警主机，替代电话线报警系统及2G系统，外壳小巧、精美，性价比极高，可配合网络摄像机升级为双网报警、视频复核系统。

◆ 多接口、多通讯、多防区、有线无线兼容标准联网报警控制器。

◆标准带锁金属机箱，1A专用防雷开关电源供电；

◆自带8路标准有线防区，90路学习码433MHz无线防区；

◆数码管显示时钟、防区、状态等，另有电源、通讯等指示灯；

◆具有DATA数据接口，可外接键盘、声光警示器、警示牌等，可以内接LORA远距离无线、防区扩展等扩展模块；

◆带短路保护功能外接设备（探测器、警示牌、灯箱等）供电接口，最大电流0.8A；

◆带短路保护功能可编程输出口（可设为报警、布防等不同状态输出），输出电流最大0.8A；

◆NB-IOT报警通讯，可选择电信NB卡或联通NB卡（标配不含卡）；

◆可同时插接两个不同通讯模块（非常灵活方便，标配不含通讯模块，需另购），一个有线ip通讯模块，一个GPRS、NB或4G无线通讯模块，两个通讯模块可以互为备份，确保通讯的可靠性。

3.3.2、液化气探测器

    ◆ 适用于探测天然气、液化石油气等气体

    ◆ 稳定性好,报警浓度差不大于6%LEL

    ◆ 连续通电不间断工作

    ◆ 可配套煤气控制盒实现远程报警和自动开关煤气阀

    ◆ 有测试按钮,可进行报警测试

    ◆ 有蜂鸣器,实现现场报警

 ◆ 433MHZ通讯，可接入理想报警主机；带安装底座，

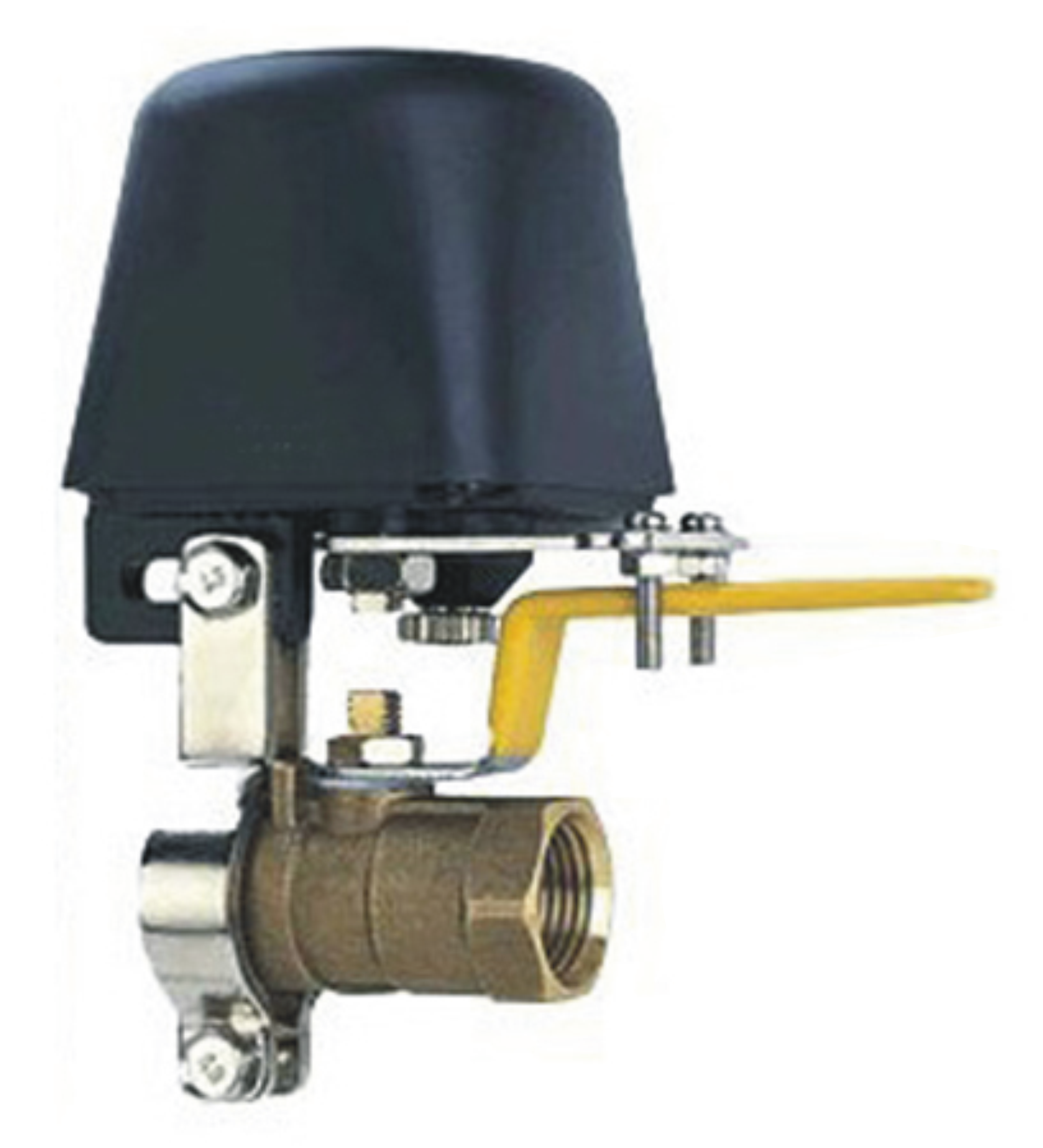

3.3.3、煤气阀机械手

  通过燃气探测器输入的电压实现煤气阀的开关

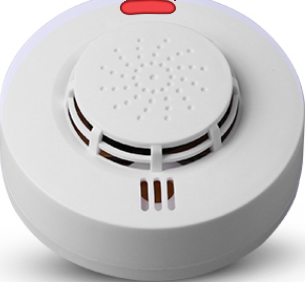

3.3.4、烟雾探测器：

     ◆ 精巧设计，外形美观，安装方便。

     ◆ 能检测室内各种烟雾，当室内烟雾量达到报警浓度时探测器报警

     ◆ 专用单片机智能控制，自我检测，稳定可靠

     ◆ 433MHZ通讯，可接入理想报警主机

    ◆ 有测试按钮，可进行报警测试

     ◆ 有蜂鸣器，实现现场报警

四、售后服务

4.1、产品保修原则

       在法律法规的框架下，根据购货合同享受相关售后服务。

4.2、技术支持服务

       供货商提供24小时技术服务，每个区域有专人负责技术支持。
